El esquema eléctrico de un circuito conmutado básico consta de una pila, dos interruptores conmutados (conmutadores C1 y C2) y una bombilla (B):
Funcionamiento del circuito:
Los interruptores conmutados tienen dos posiciones posibles que denominamos "0" y "1". Cada interruptor puede estar independientemente del otro en cualquiera de las dos posiciones, por lo que disponemos de cuatro posiciones diferentes del circuito.
- C1="0" y C2="0"
- C1="0" y C2="1"
- C1="1" y C2="0"
- C1="1" y C2="1"
Si denominamos posicion B="0" de la bombilla a la bombilla apagada y B="1" a la encendida, tenemos la siguiente tabla que resume el funcionamiento del circuito:
| C1 | C2 | B |
| 0 | 0 | 1 |
| 0 | 1 | 0 |
| 1 | 1 | 1 |
| 1 | 0 | 0 |
En definitiva, cuando tenemos una posición determinada del circuito y cambiamos cualquiera de los conmutadores C1 o C2 la bombilla cambia su posición (si estaba apagada B="0" se enciende B="1" y viceversa).
Materiales para la construción del circuito:
Fuente: http://www.cetronic.es
Materiales para la construción del circuito:
- Pila de 4.5 V
- Interruptor conmutador de dos posiciones:

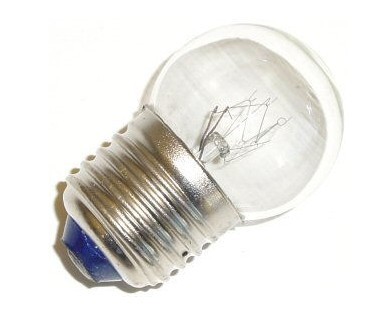

- Lámpara y portalámpara de 4.8V:
Fuente: http://www.cetronic.es
